BeamMap2 - BeamR2

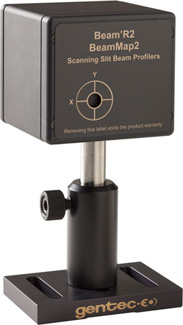

BeamR2-BeamMap2

Download des Datenblatts

Sofort betriebsbereitDirekter USB2.0 Anschluss
Beam'R2Jeder einflächige XY-Strahlprofilierkopf umfasst ein 2,5 μm Schlitzpaar für den Schlitzmodus im hohen Dynamikbereich & ein 25 μm-Schlitzpaar für Schneidemodus mit 0,1 μm Auflösung
BeamMap2Ermöglicht durch zusätzliche mehrfache Z-Plane-Scans folgende Messungen:
- Echtzeit-XYZ-Profile, Focus-Position
- Echtzeit-M2, Divergenz, Kollimation

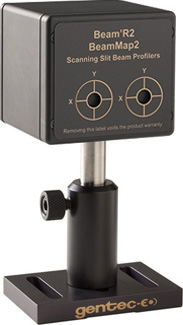

Duale SensorenJedes Modell ist für den größtmöglichen Wellenlängenbereich mit dualen Sensoren erhältlich:
- DD-2.0: Si + InGaAs
- DD-2.4: Si + Erweiterter InGaAs
True2D Schlitze0,4 μm dicke Metall-Mehrschichtfolien auf einem Saphir-Substrat verhindern den Tunneleffekt von Luftschlitzen.

Name	Beschreibung	Image	P/N
BR2-Si	Beam’R2 System, 2,5 und 50 µm XY Schlitzpaare, 6 x 5 mm Silizium-Sensor (190 - 1050 nm).
BR2-IGA	Beam’R2 System, 5 und 50 µm Schlitzpaare, 4 x 5 mm InGaAs Sensor (675 - 1750 nm).
BR2-DD	Beam’R2 System mit Dualdetektoren bis 1750 nm, 2.5 und 50 µm XY Schlitzpaare, 4 mm Ø max. Scanweite.
BR2-DD-2.0	Beam’R2 System mit Dualdetektoren bis 2000 nm, 2,5 und 50 µm XY Schlitzpaare, 2 mm Ø max. Scanweite.
BR2-DD-2.4	Beam’R2 System mit Dualdetektoren bis 2400 nm, 2,5 und 50 µm XY Schlitzpaare, 2 mm Ø max. Scanweite.
BMS2-4XY250-Si	BeamMap2 System, 4 XY Ebenen, 250 µm Abstand, 2,5 µm Schlitzpaare, 6 x 5 mm Silizium-Sensor (190 - 1050 nm).
BMS2-4XY250-IGA	BeamMap2 System, 4 XY Ebenen, 250 µm Abstand, 5 µm Schlitzpaare, 4 x 5 mm InGaAs Sensor (675 - 1750 nm).
BMS2-4XY250-DD	BeamMap2 System mit Dualdetektor bis 1750 nm, 5 µm XY Doppelachsschlitze in 4 Ebenen, 4 mm Ø max. Scan.
BMS2-4XY250-DD-2.0	BeamMap2 System mit Dualdetektor bis 2000 nm, 5 µm XY Doppelachsschlitze in 4 Ebenen, 2 mm Ø max. Scan.
BMS2-4XY250-DD-2.4	BeamMap2 System mit Dualdetektor bis 2400 nm, 5 µm XY Doppelachsschlitze in 4 Ebenen, 2 mm Ø max. Scan.

Name	Beschreibung	P/N
STAND-D-233	Standhalterung mit 2 x 3in Basis, 3in Zylinder, Delrin Post, ¼-20 & 8-32	200428
CUB, CUB-UV	Strahlteilerkeil und UV-Strahlteilerkeil	Kontact us
EAM-2	Variabler Abschwächer	Kontact us
PEL-XXXX	Pelican Transportkoffer	Kontact us

Kategorie	Beschreibung	Version	Download
Dokumentation	Datenblätter	2013_V1.0	216 KB
Dokumentation	Abschnitt Strahldiagnose	2013_V1.0	981 KB
