THZ9B-BL-DZ-D0

P/N 202295

Terahertz-Detektor zur Leistungsmessung bis zu 20 mW.

THZ9B-BL-DZ-D0

Rückverfolgbare Kalibrierung

Logo nist

Hauptmerkmale der Produktfamilie

Relative Messungen von 0,1 bis 30 THz

Breitband, Betrieb bei Raumtemperatur, einfachere Verwendung und kostengünstiger als eine Golay-Zelle

Messung der Leistung

Mit modernsten pyroelektrischen Sensoren bis auf 50 nW mit einer Auflösung von 1 nW messen

Verschiedene Sensorgrößen erhältlich

Wahl zwischen 5 mm und 9 mm Durchmesser

Kalibriert

THZ-I-BNC-Detektoren werden auf einer einzigen Wellenlänge (0,63 µm) kalibriert und umfassen typische Korrekturdaten für die Wellenlänge von 0,25 bis 440 µm. Sie werden für relative Messungen außerhalb dieses Bereichs verwendet

SDC-500 Optischer Zerhacker

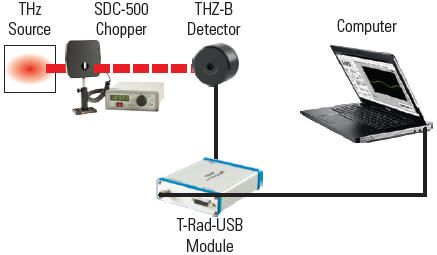

Alle THZ-B-Detektoren erfordern die Verwendung eines optischen Zerhackers, wie unseren SDC-500, um das Signal entweder bei 5 Hz (DA-Modelle) oder bei 25 Hz (DZ-Modelle) zu synchronisieren

Benutzerfreundliche Software mit zahlreichen Funktionen (bei Verwendung mit T-Rad-USB)

  • Diagrammstreifen, Statistik und Einstellnadelanzeige
  • Bedienelemente und Leistungsanzeige stets sichtbar
  • Einstellnadelanzeige umfasst Min./Max-Indikatoren
  • Datenprotokolle für langfristige Tests

Kompatibler Ständer

Kompatibles Anzeigegerät und PC-schnittstelle

  • T-Rad T-Rad

    Digitales (USB) Leistungsmodul zur Verbindung von THZ-B-Köpfen mit einem PC (mit Software).

Messmöglichkeiten

  • Maximale Durchschnittsleistung

    20 mW

  • Äquivalente Rauschleistung

    50 nW

  • Spektralbereich1

    10 - 3000 μm

  • Frequenz2

    0,1 - 30 THz

  • Typische Anstiegszeit

    0.2 s

  • Schnittfrequenz

    25 Hz

  • Minimale Wiederholungsrate

    1000 Hz
    • 1. Prognostizierter Spektralbereich. Von 10 bis 440 μm Spektrometer-Messung. Von 440 bis 3000 μm nur relative Messung. Dieser Spektralbereich kann sich ändern.
    • 2. Prognostizierter Spektralbereich. Von 10 bis 440 μm Spektrometer-Messung. Von 440 bis 3000 μm nur relative Messung. Dieser Spektralbereich kann sich ändern.

Zerstörschwelle

  • Maximale durchschnittliche Leistungsdichte

    0,01 W/cm²

Physikalische Eigenschaften

  • Apertur-Durchmesser

    9 mm

  • Absorber

    BL

  • Abmessungen

    66.0Ø x 46.5D mm

  • Gewicht

    0,23 kg
Druckspezifikationen

CA$3,447.00*

Vertriebsabteilung kontaktieren Erkunden Sie die Anpassungsmöglichkeiten

T-RAD

T-Rad ist ein digitaler auf einem Mikroprozessor-basierender Radiometer, der 12-Bit-ADC und eine einzigartige DSP-Lock-In-Software umfasst. Er wird durch eine USB-Verbindung angetrieben, die ebenfalls als ein Virtual COM-Anschluss fungiert. Wenn ein THZ-B Terahertz pyroelektrischer Detektor in ein T-Rad-Modul gesteckt wird, dann liest das Modul den Inhalt von EEPROM des Messkopfes, der den Detektor identifiziert und Korrekturdaten für Kalibrierung und Wellenlänge bereitstellt. Die mit dem Gerät mitgelieferte LabView-Software macht es sehr leicht, den Radiometer einzustellen, ein THz- oder Breitbandquelle zu messen und Daten aufzuzeichnen. Die Software ist mit Windows 7, 8 & 10 kompatibel.

INSTRUMENTENSTEUERUNG UND STREIFENDIAGRAMM

Die Instrumentensteuerungen und Messungen der Strahlungsleistung sind immer sichtbar, wodurch es einfach ist, die Radiometereinstellungen zu ändern, egal welcher Anzeigenreiter gewählt ist. Die Instrumentensteuerung umfasst: Bereich, Filter-Tau, Datenerfassungssmodus, Rückstelloptionen und eine Null-Schaltfläche für Hintergrund-Annullierung. Zusätzlich gibt es weitere Einstell- und Betriebsstatusanzeigen, einschließlich: Leuchten für Detektor-Rv, Wellenlänge, Frequenz (Ist), Verriegelt und Frequenz im Bereich. Das Streifendiagramm zeigt die Messungen der Strahlungsleistung in Watt an, entweder durchgängig oder nach Satz. Wählen Sie vollständige Skalierung, automatische Skalierung oder verwenden Sie unsere manuelle Skalierungsoption.

INSTRUMENTENSTEUERUNG UND EINSTELLNADEL

Der Reiter „EINSTELLEN“ wählt die sehr nützliche Anzeige „Einstellnadel“. Dabei handelt es sich um ein analoges Messgerät, dessen Geschwindigkeit durch die „Filter-Tau“-Einstellung bestimmt wird. Es wird während der Einstellung eines Radiometers mit einer Quelle verwendet. Der „Tau“-Wert ist beim Ausrichten der Sonde mit der Quelle (z. B. wenn die Messungen ihren Höchststand erreichen) gewöhnlich auf einen kleinen Wert eingestellt. Es gibt eine Tastensteuerung zum Wählen von „vollständige Skalierung“, „Min-Max“ oder „Zurückstellen“. Im „Min-Max“-Modus sind die Anzeigen „blau“ für die Mindestleistung und „rot“ für die Höchstleistung.

INSTRUMENTENSTEUERUNG UND STATISTIKEN

Auf dem Reiter „Statistiken“ gibt es 4 große Fenster, die die Statistiken für den gewählten Satz enthalten, einschließlich: Minimum, Maximum, Standardabweichung und Mittelung, ausgedrückt in technischer Notation. Die Standardabweichung kann in Watt oder als % angezeigt werden, die beide vom Benutzer wählbar sind. Es gibt außerdem ein Fenster, das die Bandbreite des digitalen Bandpassfilters basierend auf einem vom Benutzer gewählten „Filter-Tau“ (0,100 bis 100 Sekunden) anzeigt. Eine niedrige Zeitkonstante ist beim Einstellen nützlich, während eine längere beim Vornehmen von Messungen nützlich ist, besonders in den niedrigeren Bereichen des Instruments.

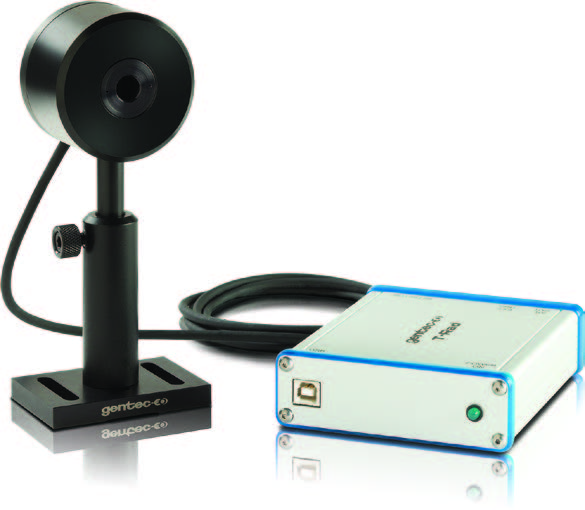

THZ-B-DZ-DETEKTOR UND T-Rad-MODUL

Obwohl analoge Lösungen verfügbar sind, empfehlen wir aus Gründen der Einfachheit, Bequemlichkeit und Empfindlichkeit, dass Sie unsere THZ-B-DZ-Detektoren und den digitalen T-Rad-Radiometer wählen. Unsere einzigartige DSP-Lock-In-Verstärker-Software bietet eine Funktion, die dem analogen Lock-In ähnelt, aber sehr viel einfacher zu verwenden ist. Sie spricht außerdem dem Temperaturdrift der Sensoren an und erlaubt Ihnen, die Leistungsmessungen und vollständige Statistiken direkt in digitalen und graphischen Formaten anzuzeigen. Stellen Sie den Bereich ein, nullen Sie den Hintergrund, setzen Sie Filter-Tau (Bandbreite) und nehmen Sie die Messung vor. So einfach geht das!
