BEAMAGE-M2

P/N 203605

Système automatisé de mesure de qualité de faisceau. Avec BEAMAGE-4M, 5 lentilles, 3 filtres atténuateurs et 2 miroirs d'alignement.

BEAMAGE-M2

CARACTÉRISTIQUES CLÉS DE LA FAMILLE DE PRODUITS

NOUVEAU: Automatic scan

Lorsque vous utilisez le bouton “RUN M2 SETUP”, le logiciel établit automatiquement les nouveaux paramètres pour une mesure de M2 plus précise. L’ensemble des données se conforme aux standards ISO-11146 de mesure M2, étant répandus de 3ZR à +3ZR.

Les paramètres automatisés sont mis à jour après chaque calcul, en considérant les valeurs de Z0 et ZR de la dernière série de mesure.

Grandes ouvertures

Le seul système de M2 sur le marché qui est complètement équipé avec des optiques de 50mm. De plus, le senseur mesure 11.3x11.3mm.

Alignement simple

Deux miroirs orientables sont inclus pour faciliter l'alignement de votre laser dans le système. Les miroirs internes sont alignés à l'usine et la hauteur pré-déterminée simplifient d'autant plus l'alignement.

Compact

La mécanique ingénieuse avec un profil bas permet d'installer le système sur n'importe quelle table optique.

Conforme à ISO

Les calculs sont entièrement conformes aux standards ISO 11146 et 13694.

Acquisition rapide

 Prenez une mesure complète et conforme à ISO en seulement 20 secondes avec une région d'intérêt restreinte, ou encore en moins d'une minute avec l'acquisition du senseur complet.

Logiciel flexible & intuitif

Les modes manuels et automatiques sont disponibles dans le logiciel, afin de pouvoir ajouter facilement des points de mesure, même après une acquisition automatique.

Inclus

  • MON-USB MON-USB

    Câble USB : P-LINK, S-LINK-2, M-LINK, Mach Series, T-Rad et QUAD-4Track.

  • PEL-# PEL-#

    Malette de transport Pelican. Pulsieurs dimensions sont disponibles. Contactez-nous pour commander.

  • BEAMAGE-4M BEAMAGE-4M

    Caméra de profilométrie.

  • M2-48V

    Bloc d'alimentation pour BEAMAGE-M2, 48 V.

  • Alignment kit

    Tube d'alignement fileté SM1 avec cartes fluorescentes pour l'alignement de BEAMAGE-M2.

  • M2-LENSES

    Un jeu de 5 lentilles plano-convexes (f = 500, 400, 300, 250 et 200 mm).

  • M2-TOOLS

    Tournevis et clés hexagonales pour BEAMAGE-M2

Capacités de mesure

  • Domaine spectral

    350 - 1100 nm

  • Faisceau mesurable minimal

    55 μm

  • Filtre compris

    3 atténuateurs à bascule pour 8 niveaux d'atténuation, de aucune à ND3.5

  • Technologie du senseur

    Beamage-4M inclus

  • Ouverture efficace

    Optiques Ø 48 mm, senseur 11.3 x 11.3 mm

  • Diamètres de faisceaux mesurables

    55 μm - 11.3 mm, au senseur

  • Déplacement mécanique

    200 mm

  • Différence de parcours optique

    400 mm

  • Longueur focale des lentilles

    5 lentilles avec revêtement AR incluses: 200 mm, 250 mm, 300 mm, 400 mm et 500 mm

  • Précision typique de mesure de M2

    ±5%, dépend de la qualité du faisceau et de la configuration optique

  • Répétabilité typique des mesures de M2

    ±2%, dépend de la qualité du faisceau et de la configuration optique

  • Sources lumineuses acceptées

    CW et pulsé

  • Durée d'une mesure typique

    45 sec avec acquisition pleine résolution

  • Définition de diamètre

    D4σ (respecte les calculs ISO)
    1/e2 selon le réticule (13,5%)
    FWHM selon le réticule (50%)
    Valeur personnalisée (%)

  • Paramètres mesurés

    Qualité de faisceau: M2 (conforme à ISO)
    Facteur de propagation de faisceau: BPP
    Largeur à l’étranglement
    Position et décalage de l’étranglement
    Divergence
    Distance de Rayleigh
    Astigmatisme

Caractéristiques physiques

  • Dimensions

    172H x 193W x 602D mm

  • Poids

    6,6 kg
Imprimer les spécifications

CA$20,644.00*

Contacter les ventes Explorer les possibilités de personnalisation

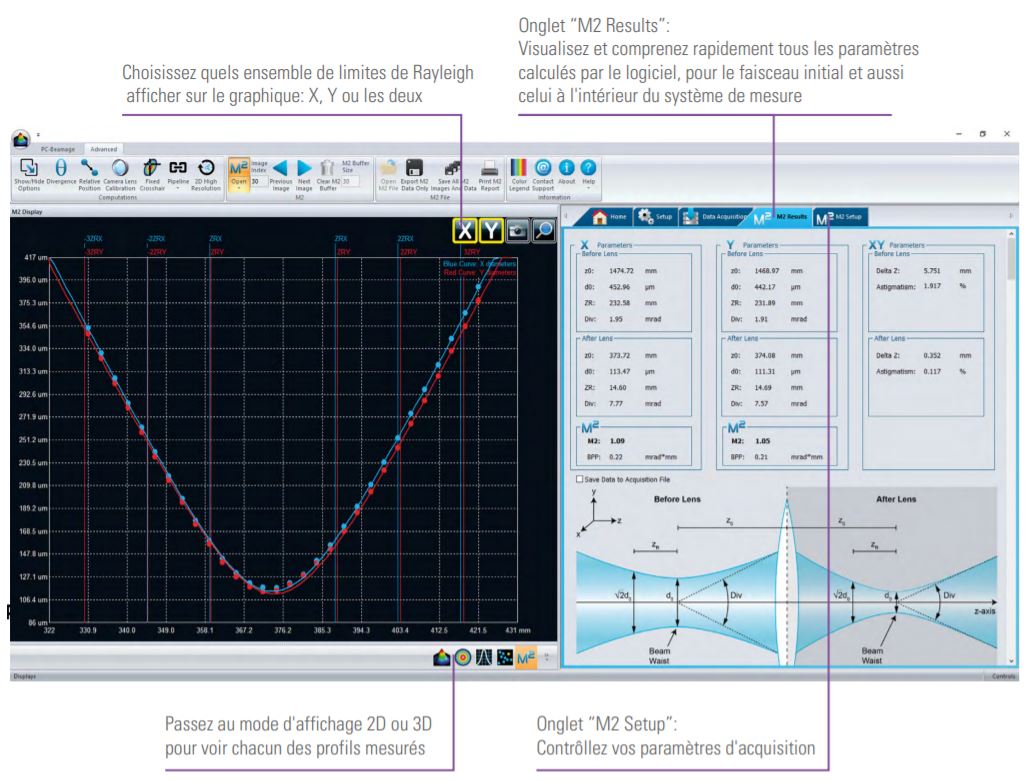

INTERFACE LOGICIELLE INTUITIVE

CONFORMITÉ ISO EN TOUTE SIMPLICITÉ

Lorsque vous utilisez le bouton « ISO Scan », le logiciel établit automatiquement les nouveaux paramètres pour une mesure de M2 plus précise. L’ensemble des données se conforme maintenant aux standards ISO de mesure M2, étant répandus de -3ZR à +3ZR.

Les paramètres automatisés sont mis à jour après chaque calcul, en considérant les valeurs de Z0 et ZR de la dernière série de mesure.

Par défaut, le graphique de résultats présente toujours les positions des 3 premières distances de Raylaigh de part et d'autre de l'étranglement. Les boutons "X" et "Y" contrôlent l'affichage de ces positions.

PLEIN CONTRÔLE SUR VOS DONNÉES

Pendant une séquence de mesure de M2, chaque profil mesuré est sauvegardé et la flexibilité du logiciel vous laisse le plein contrôle sur vos données.

  • Visualisez chaque profil dans le mode d'affichage de votre choix.
  • Ajouter des points de mesure à votre série d'acquisition à la position de votre choix avec le bouton "ADD".
  • Retirez les profils indésirés de votre ensemble de mesure et recalculez le résultat
  • Modifiez les paramètres de calcul du diamètre

ATTÉNUATION RAPIDE

Ajoutez ou retirez de l'atténuation avec un simple mouvement du doigt. Le logiciel ajuste la durée d'exposition pour chaque image pendant une séquence de mesure, et il avise l'usager lorsque l'atténuation doit être modifiée
